材料備件

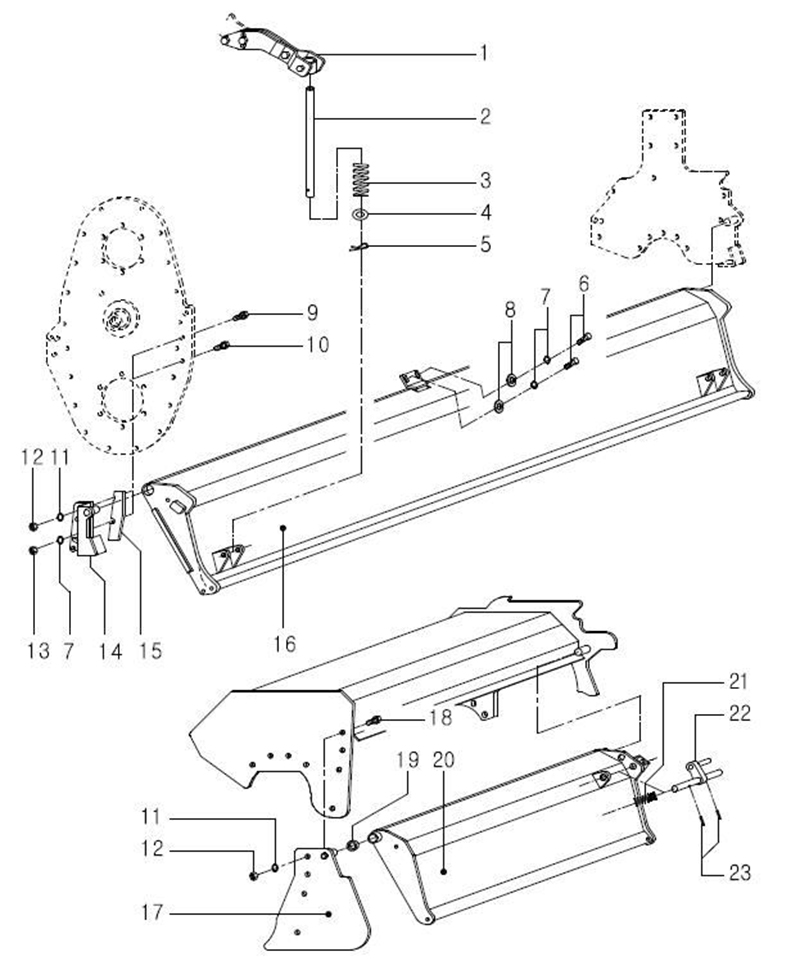

后板蓋小組（1JS-3503,4303,5603)
|
序號 |
名稱 |
規格 |
數量 |
備注 |
|
1 |
支撐桿 |
|
2 |
|
|
2 |
彈簧桿 |
|
2 |
|
|
3 |
彈簧（大） |
|
2 |
|
|
4 |
平墊 |
?22 |
2 |
|
|
5 |
R銷 |
?5 |
2 |
|
|
6 |
螺絲 |
M10×P1.25×L25 |
2 |
|
|
7 |
彈簧墊 |
M10 |
根據需要 |
|
|
8 |
平墊 |
M10 |
2 |
|
|
9 |
螺絲 |
M12×P1.25×L40 |
1 |
1JS350 |
|
螺絲 |
M12×P1.25×L45 |
1 |
1JS430,560 |
|
|
10 |
螺絲 |
M10×P1.25×L30 |
2 |
1JS350 |
|
螺絲 |
M10×P1.25×L35 |
3 |
1JS430,560 |
|
|
11 |
彈簧墊 |
M12 |
根據需要 |
|
|
12 |
螺帽 |
M12×P1.25 |
根據需要 |
|
|
13 |
螺帽 |
M10×P1.25 |
根據需要 |
|
|
14 |
中間后板蓋固定（左） |
|
1 |
|
|
中間后板蓋固定（左） |
|
1 |
|
|
|
15 |
間距墊 |
|
1 |
1JS430,560 |
|
16 |
中間后板蓋 |
|
1 |
1CK350 |
|
中間后板蓋 |
|
1 |
1JS430 |
|
|
中間后板蓋 |
|
1 |
1JS560 |
|
|
17 |
側后板蓋（左）外側固定 |
|
1 |
1JS350 |
|
側后板蓋（右）外側固定 |
|
1 |
||
|
側后板蓋（左）外側固定 |
|
1 |
1JS430,560 |
|
|
側后板蓋（右）外側固定 |
|
1 |
||
|
18 |
螺絲 |
M12×P1.25×L30 |
6 |
1JS350 |
|
螺絲 |
M12×P1.25×L30 |
8 |
1JS430,560 |
|
|
19 |
間距墊 |
|
根據需要 |
|
|
20 |
側后板蓋（左）/（右） |
|
1 |
1JS350 |
|
側后板蓋（左）/（右） |
|
1 |
||
|
側后板蓋（左）/（右） |
|
1 |
1JS430 |
|
|
側后板蓋（左）/（右） |
|
1 |
||
|
側后板蓋（左）/（右） |
|
1 |
1JS560 |
|
|
側后板蓋（左）/（右） |
|
1 |
||
|
21 |
支撐管彈簧 |
|
2 |
|
|
22 |
支撐管 |
|
2 |
|
|
23 |
彈簧銷 |
?5×L25 |
4 |
|
