材料備件

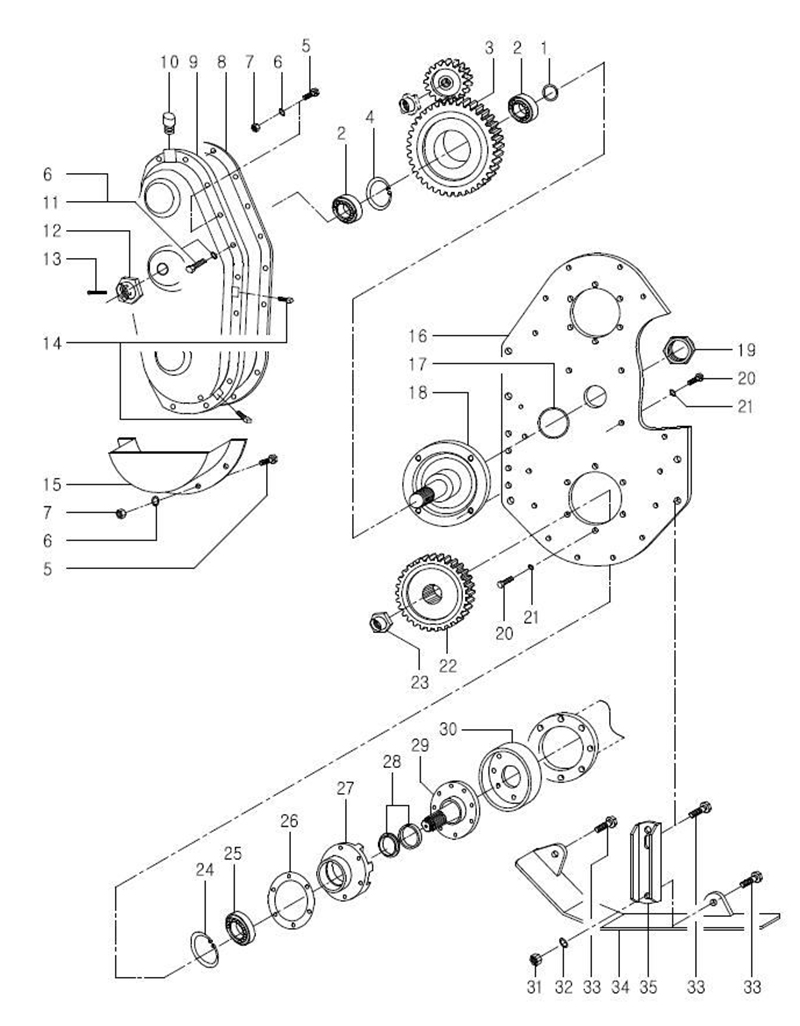

刀軸（左）側小組（1GK200,240,260,280,300）
|
序號 |
圖號 |
名稱 |
規格 |
數量 |
備注 |
|
1 |
|
O型圈 |
P38 |
1 |
|
|
2 |
|
軸承 |
#30213 |
2 |
|
|
3 |
04-41-232 |
側齒輪（中端） |
38T |
1 |
|
|
4 |
|
彈簧圈 |
R120 |
1 |
|
|
5 |
|
螺絲 |
M10×1.25×30 |
根據需要 |
|
|
6 |
|
彈簧墊 |
M10 |
根據需要 |
|
|
7 |
|
螺帽 |
M10×1.25 |
根據需要 |
|
|
8 |
04-41-241 |
密封墊 |
面板/齒輪蓋 |
1 |
|
|
9 |
04-41-211 |
齒輪蓋 |
|
1 |
|
|
10 |
|
注油螺絲 |
|
1 |
|
|
11 |
|
螺絲 |
M10×1.25×20 |
4 |
|
|
12 |
|
固定螺帽 |
M36×2.0 |
1 |
|
|
13 |
|
開口銷 |
?4 |
1 |
|
|
14 |
|
檢，退油螺絲 |
PT1/4 |
3 |
|
|
15 |
04-41-255 |
保護蓋 |
|
1 |
|
|
16 |
11-21-213 |
面板 |
|
1 |
1GK200,240 |
|
11-31-213 |
面板 |
|
1 |
1GK260-300 |
|
|
17 |
|
O型圈 |
G65 |
1 |
|
|
18 |
04-41-226 |
固定螺帽 |
|
1 |
|
|
19 |
|
鎖定螺帽 |
M50×P1.5 |
1 |
|
|
20 |
|
螺絲 |
M12×1.25×30 |
根據需要 |
|
|
21 |
|
彈簧墊 |
M12 |
根據需要 |
|
|
22 |
04-21-233 |
側齒輪（下端） |
29T |
1 |
|
|
23 |
|
鎖定螺帽 |
M40×P1.5 |
2 |
|
|
24 |
|
彈簧圈 |
R100 |
1 |
|
|
25 |
|
軸承 |
#6309 |
1 |
|
|
26 |
04-11-242 |
密封墊 |
面板/齒輪蓋 |
1 |
|
|
27 |
04-11-221 |
軸承蓋（左） |
|
1 |
|
|
28 |
|
膠墊（聚氨酯） |
SK0580FS |
1 |
|
|
29 |
04-11-223 |
下軸（左） |
|
1 |
|
|
30 |
04-11-256 |
刀軸蓋 |
|
1 |
|
|
31 |
|
螺帽 |
M14×1.5 |
根據需要 |
|
|
32 |
|
彈簧墊 |
M14 |
根據需要 |
|
|
33 |
|
螺絲 |
M14×P1.5×L35 |
根據需要 |
|
|
34 |
11-21-251 |
滑板（左） |
|
1 |
|
|
35 |
04-11-253 |
滑板調整桿 |
|
2 |
|
