材料備件

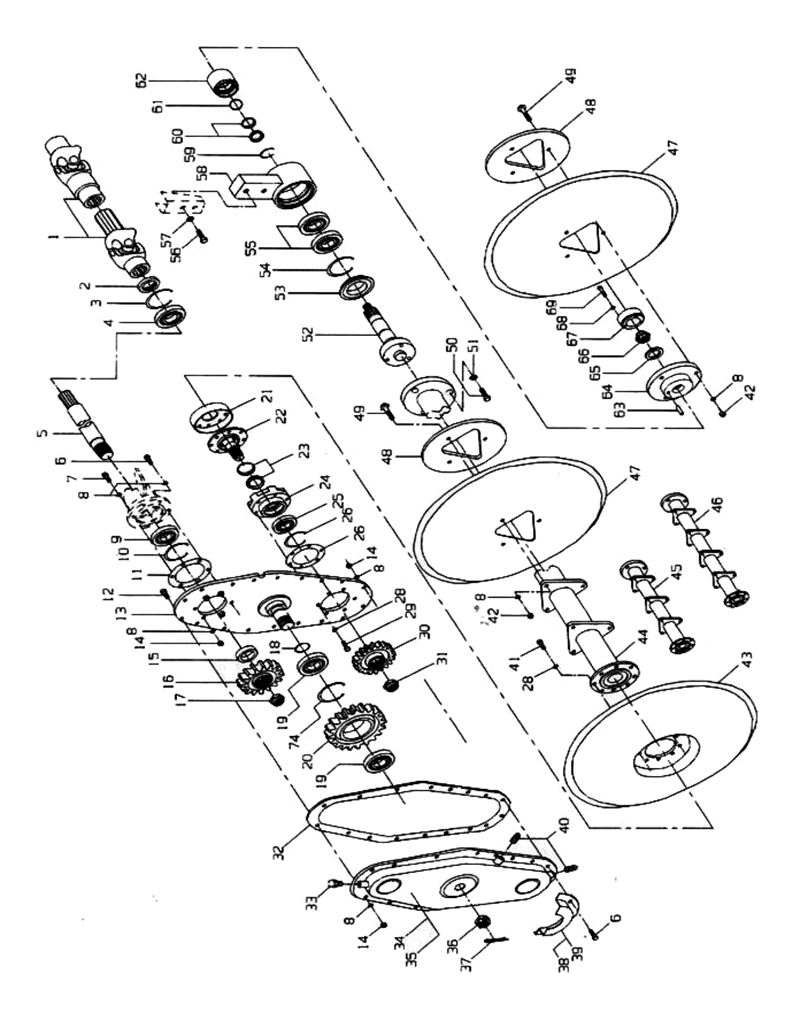

齒輪箱及圓盤軸組合
| 序號 | 圖號 | 品名 | 規格 | 數量 | 備注 |
| 1 | 支臂傳動軸(公、母)2 | 2 | |||
| 2 | 油封 | ?40X?80X12 | 2 | ||
| 3 | 卡簧 | R80 | 4 | ||
| 4 | 軸承 | #6208 | 4 | ||
| 5 | 驅動軸 | 2 | |||
| 6 | 螺絲 | M10XP1.25XL25 | 12 | ||
| 7 | 螺絲 | M10XP1.25XL35 | 8 | ||
| 8 | 彈簧墊 | M10 | 74 | 8? | |
| 80 | 10? | ||||
| 86 | 12? | ||||
| 9 | 軸承 | #6308 | 2 | ||
| 10 | 卡簧 | R90 | 2 | ||
| 11 | 紙墊(側支臂管) | 2 | |||
| 12 | 螺絲 | M10XP1.25XL25 | 28 | ||
| 13 | 側板 | 2 | |||
| 14 | 螺帽 | M10 | 44 | ||
| 15 | 間距套 | 2 | |||
| 16 | 14齒輪 | 2 | |||
| 17 | 防脫螺帽(驅動軸) | M35XP1.5 | 2 | ||
| 18 | O圈 | P25 | 2 | ||
| 19 | 軸承 | #30209J | 4 | ||
| 20 | 39齒輪 | 2 | |||
| 21 | 刀軸蓋 | 2 | |||
| 22 | 側軸 | 2 | |||
| 23 | 油封組合 | SK0058FS | 2 | ||
| 24 | 軸承套 | 2 | |||
| 25 | 軸承 | #6309 | 2 | ||
| 26 | 卡簧 | R100 | 4 | ||
| 27 | 紙墊(軸承套)2 | ||||
| 28 | 彈簧墊 | M12 | 28 | ||
| 29 | 螺絲 | M12XP1.25XL30 | 12 | ||
| 30 | 33齒輪 | 2 | |||
| 31 | 防脫螺帽(側軸) | M40XP1.5 | 2 | ||
| 32 | 紙墊(齒輪箱) | 2 | |||
| 33 | 注油閥 | PF 1/2 | 2 | ||
| 34 | 齒輪箱(左) | 1 | |||
| 35 | 齒輪箱(右) | 1 | |||
| 36 | 固定螺帽 | M25XP2.0 | 2 | ||
| 37 | 固定銷針 | ?5 | 2 | ||
| 38 | 保護套(左) | 1 | |||
| 39 | 保護套(右) | 1 | |||
| 40 | 撿油、放油螺絲 | PT 1/4 | 4 | ||
| 41 | 螺絲 | M12XP1.25XL35 | 12 | ||
| 42 | 防脫螺帽 | M12XP1.25XL35 | 18 | 8 連 | |
| 24 | 10 連 | ||||
| 30 | 12 連 | ||||
| 43 | 圓盤(側面) | 22" | 2 | ||
| 44 | 圓盤軸 | 2 | 8 連 | ||
| 45 | 圓盤軸 | 2 | 10 連 | ||
| 46 | 圓盤軸 | 2 | 12連 | ||
| 47 | 圓盤(三角片) | 22" | 6 | 8 連 | |
| 8 | 10 連 | ||||
| 10 | 12 連 | ||||
| 48 | 加強盤 | 6 | 8 連 | ||
| 8 | 10連 | ||||
| 10 | 12連 | ||||
| 49 | 圓頭螺絲 | M10XP1.25XL40 | 18 | 8 連 | |
| 24 | 10 連 | ||||
| 30 | 12 連 | ||||
| 50 | 螺絲 | M14×P1.5×L25 | 6 | ||
| 51 | 彈簧墊 | M14×P1.5 | 6 | ||
| 52 | 圓盤軸 | 2 | |||
| 53 | 油封 | AQ3241E1 | 2 | ||
| 54 | 卡簧 | R90 | 2 | ||
| 55 | 軸承 | #6210 | 4 | ||
| 56 | 螺絲 | M16XP1.5XL55 | 4 | ||
| 57 | 彈簧墊 | M16 | 4 | ||
| 58 | 固定軸套座 | 2 | |||
| 59 | 圓S型卡扣 | ISTW-50 | 2 | ||
| 60 | 油封組 | ??55.3* | 2 | ||
| 61 | O圈 | G50 | 2 | ||
| 62 | 油封組套盒 | 2 | |||
| 63 | 固定銷針 | ?10×L30 | 2 | ||
| 64 | 固定法蘭盤 | 2 | |||
| 65 | 平墊 | ?25.5X?50X6T | 2 | ||
| 66 | 防脫螺帽 | M25X1.5 | 2 | ||
| 67 | 軸蓋 | 2 | |||
| 68 | 彈簧墊 | M8 | 6 | ||
| 69 | 螺絲 | M8XP1.25X50 | 6 |
